Электроусилитель руля

Блок управления элетроусилителем рулевого управления.

Электромеханический усилитель руля – это модернизированный гидроусилитель, в котором насос, нагнетающий  давление жидкости в системе, получает энергию от  электромотора, а не отбирает мощность двигателя.

Электро усилитель руля на Ладе Гранте
Раньше ведущие мировые производители автомобилей, как правило, выпускали авто, оборудованные гидроусилителями рулевого управления, но в последние годы их заменили на электромеханические усилители, благодаря которым удалось полностью исключить вторжения в моторный отсек.

Снимаем и устанавливаем электромеханический усилитель рулевого управления.
Для этого берем: отвертку крестообразную, ключ «на 8», два ключа «на 13».
1. Отсоединяем клемму «минус» аккумулятора.
2. Снимаем рулевое колесо.
3. Поворачиваем против часовой стрелки на девяносто градусов замки крышки  предохранительного блока, при этом высвобождаем ее нижнюю часть.
4.Снимаем крышку блока предохранителей.
5. Снимаем блок подрулевых переключателей.
6. Выкручиваем четыре самореза крепления  панели приборов.
7. Снимаем усилитель.
8. Отсоединяем колодку  проводов от подрулевых переключателей.
9. Отжимаем фиксатор.
10. Отсоединяем колодки жгута проводов замка зажигания.
11. Разъединяем колодки жгута проводов катушки иммобилизатора.
12. Отжимаем фиксатор.
13. От разъема блока управления электроусилителя рулевого управления отсоединяем колодку  проводов.
14.Таким же образом от блока управления отсоединяем вторую колодку  проводов.
15. Со стороны, где находится карданный вал рулевого механизма, откручиваем гайку на стяжном болте карданного шарнира электроусилителя и снимаем болт.
16. Откручиваем две верхние гайки крепления на электромеханическом усилителе к кузову автомобиля, на 3–4 оборота отворачиваем две нижние гайки.
17.Снимаем электромеханический усилитель с автомобиля.
18. Ослабляем крепление хомута на соединителе подрулевых переключателей.
19. Снимаем соединитель.
20. Выкручиваем винт крепежа защитного кожуха.
21. Снимаем кожух.
22. Отжимаем фиксатор.
23. Колодку  проводов отсоединяем от блока управления электромеханического усилителя руля.
24. Вторую колодку  проводов аналогично отсоединяем от блока управления.
25. Выкручиваем два болта крепления блока управления к  электромеханическому усилителю.
26.Снимаем блок управления.
27. Устанавливаем усилитель рулевого управления в обратном порядке.

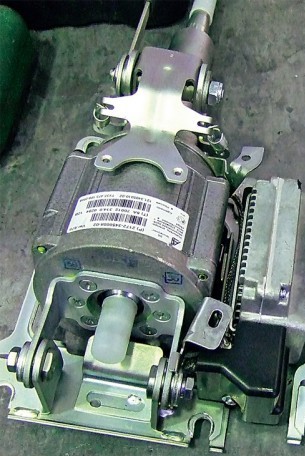

Снятый с автомобиля блок рулевого управления выглядит вот так:



Элетро усилитель руля Лады Гранты модели 702
